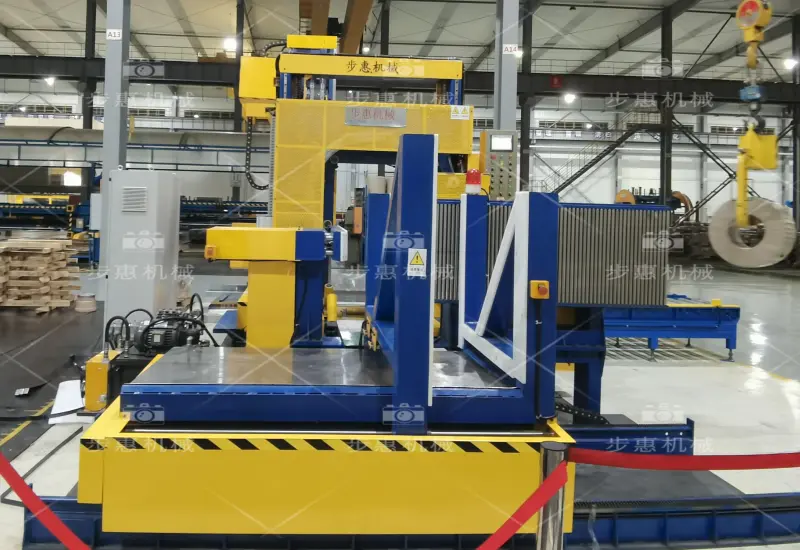

立式钢卷缠绕包装线




项目信息

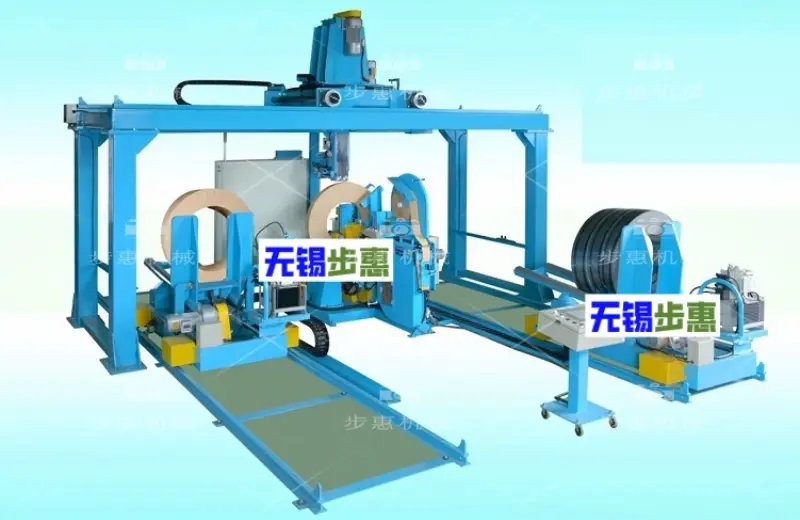

自动钢卷分切包装堆垛线,改包装线主要包括3个主要部件:用于钢带取料和提升的自动龙门移动系统。适用于产品的立式包装。专业厂家采用新型技术和工业用途设计标准进行设计。
钢带重量:30-3000Kg
钢带尺寸:根据客户尺寸
包装材料:缠绕膜、纸、编织带等
包装速度:每小时20至40卷
控制系统:全自动
交货时间:4个月

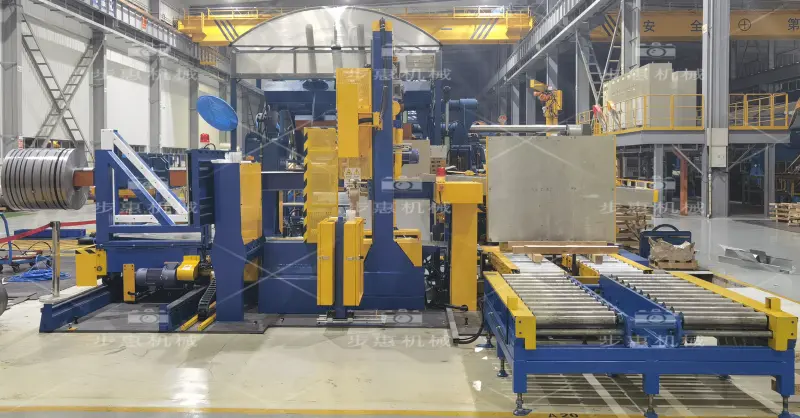

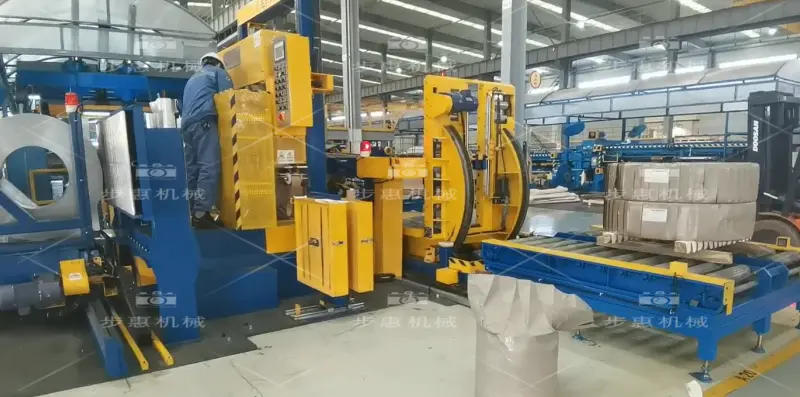

全自动立式钢卷包装线专为立式存放的钢卷提供从输送、保护到包装的一体化自动化解决方案,解决传统立式钢卷包装中人工操作效率低、防护不一致、易损伤等问题。该系统通过辊道输送将钢卷精准定位,自动完成内圈支撑、边缘防护、VCI膜缠绕、径向打带及外层缠绕膜包裹,全程由中央控制系统协调,可无缝对接前序生产与仓储环节。通过自动化流程,不仅能确保包装质量稳定,减少钢卷表面划伤、锈蚀风险,还能提升包装效率,降低人工成本,满足大规模生产及高标准存储运输需求。
挑战:克服传统立式钢卷包装的短板
- 人工操作效率低下: 立式钢卷重量大,人工搬运、定位及缠绕包装耗时费力,单卷包装时间长,难以匹配高速生产线节拍。
- 防护效果参差不齐: 人工缠绕张力不均、边缘防护不到位,导致钢卷在存储或运输中易出现表面磨损、边缘变形,影响产品质量。
- 安全风险高: 人工接触重型钢卷时,易发生挤压、碰撞等安全事故,存在严重的职业健康隐患。
- 流程衔接断层: 包装、称重、贴标等环节分散,需人工转运衔接,形成生产瓶颈,影响整体生产效率。
- 数据追溯困难: 缺乏自动化数据记录,钢卷包装参数、重量等信息无法实时同步至管理系统,不利于质量追溯与库存管理。
适用场景与行业
- 钢铁生产企业: 用于热轧、冷轧钢卷的出厂前包装,满足库存及出厂运输的防护需求。
- 金属加工中心: 对经过裁剪、镀锌等加工后的立式钢卷进行包装,确保加工后表面质量不受损。
- 汽车制造供应商: 为汽车用高强度钢卷提供精准包装,防止在运输至整车厂过程中出现表面划伤。
- 钢管生产企业: 对立式存放的钢管卷进行一体化包装,适配后续仓储及长途运输要求。
- 物流仓储企业: 为客户提供立式钢卷的标准化包装服务,提升仓储空间利用率及运输安全性。
公司优势(突出 USP)
- 全流程自动化包装: 从钢卷输送到最终包装完成,无需人工干预,确保每卷包装质量一致,大幅提升生产效率。
- 定制化防护方案: 可根据钢卷材质、存储周期及运输环境,定制边缘防护、缠绕层数等参数,最大化保障钢卷品质。
- 高效换型能力: 中央控制系统存储多套包装配方,针对不同规格钢卷可实现3分钟内快速换型,适应多品种生产需求。
- 智能数据管理: 集成称重、扫码功能,实现包装数据与生产管理系统实时交互,支持产品全生命周期追溯。
- 稳定可靠运行: 采用高强度机械结构及进口核心部件,设备故障率低,配备完善的售后保障体系,确保生产连续性。
请求报价(行动)
想提升立式钢卷包装效率与质量吗?联系我们,提供您的钢卷规格(外径、内径、宽度、重量)、日产量需求及车间布局情况,我们将为您定制专属的全自动立式钢卷包装线方案,包含设备布局图、功能说明及详细报价。立即咨询,让自动化包装为您降低成本、保障产品品质!
解决方案:全自动立式钢卷包装线的功能与收益
功能 / 组件 | 收益 / 投资回报 |
---|---|
辊道式自动输送系统 | 通过变频辊道精准输送钢卷,实现从上线到包装完成的自动流转,减少人工搬运,提升输送效率。 |
内圈支撑与定位装置 | 自动插入内圈支撑件,防止钢卷内圈变形;激光定位确保钢卷居中,为后续包装工序提供精准基准。 |
自动边缘防护站 | 为钢卷两侧边缘自动安装硬质纸板或金属护边,避免搬运及堆叠时边缘碰撞损伤,保护表面光洁度。 |
VCI膜缠绕装置 | 采用预拉伸技术对VCI防锈膜进行多层缠绕,均匀覆盖钢卷表面,形成防潮、防锈屏障,延长存储保质期。 |
径向自动打带机 | 沿钢卷径向自动完成2-4道钢带打带,张力可控,确保钢卷缠绕后紧实不松动,提升运输稳定性。 |
外层缠绕膜包装机 | 对钢卷外层进行缠绕膜包裹,增强整体防护,防止灰尘、杂质附着,同时提升外观规整度。 |
中央PLC控制系统 | 集成触摸屏HMI,可存储多种钢卷规格的包装配方,实现参数一键切换;实时监控设备运行状态,自动报警并记录故障信息,便于快速排查。 |
称重与扫码集成 | 包装过程中自动完成钢卷称重及二维码扫描,数据同步至MES/ERP系统,实现产品可追溯性管理。 |
技术规格
参数 | 规格 / 说明 |
---|---|
适用钢卷规格 | 外径 800-2000mm,内径 508-610mm,宽度 300-1500mm |
钢卷重量 | 最大 10000kg |
包装速度 | 8-15 卷/小时(根据钢卷规格及包装层数调整) |
缠绕膜参数 | VCI膜宽度 500-1000mm,预拉伸率 200-300%;外层缠绕膜厚度 0.02-0.05mm |
打带规格 | 钢带宽度 19-32mm,厚度 0.8-1.2mm,打带张力 500-3000N 可调 |
输送速度 | 0-15m/min 可调 |
称重精度 | ±0.5% FS |
电源要求 | 380V AC,50Hz,总功率约 20kW |
气源要求 | 0.6-0.8MPa,流量 1.0m³/min |
设备占地面积 | 约 20-40㎡(根据功能模块数量及布局调整) |
防护等级 | 电气部分 IP54,机械部分 IP65 |
自动钢卷分切包装堆垛线,改包装线主要包括3个主要部件:用于钢带取料和提升的自动龙门移动系统。适用于产品的立式包装。专业厂家采用新型技术和工业用途设计标准进行设计。
