项目信息

自动化冷轧钢卷包装系统提供全面打带、边缘保护、缠绕和存储集成。立即请求定制解决方案报价!


  • 材料兼容性:适用于铜、铝、钢等材料

  • 传感器类型:红外传感器

  • 安全系统:急停按钮

  • 包装类型:单层、双层、三层可选

  • 自动定位:是

  • 噪音等级:低于75dB

  • 生产环境:-30至50℃




冷轧钢卷重量大且价值高,需可靠且一致的包装,并无缝衔接生产与存储系统。手动或半自动方法易导致卷材损伤、产线节拍变慢并提高人工成本。自动化冷轧钢卷包装系统提供一体化、可定制方案——集成环向和径向打带、内/外径边缘保护、VCI 膜与纸质缠绕、多层轨道式拉伸缠绕,以及自动转移至 ASRS 或托盘工位,全部在集中 PLC 控制下运行。通过整合卷材搬运、保护和存储为单一自动化流程,可消除手动环节、保护卷材完整性、加快周期,同时降低能耗和运营成本。



### 挑战:克服手动和分散的卷材包装

- **劳动密集型操作:** 手动打带、缠绕和搬运卷材存在人体工学风险,降低产线速度并提高人工成本。

- **保护不一致:** 若无精确张力和多层缠绕,卷材易受表面损伤或腐蚀,导致返工和质量问题。

- **流程脱节:** 包装、贴标、称重和存储步骤若未集成,会形成瓶颈并影响库存管理。

- **能耗与维护:** 旧设备缺乏能效优化和集中监控,导致停机时间增加和运营费用上升。


### 解决方案:冷轧钢卷包装系统的功能与收益


| 功能 / 组件                                   | 收益 / 投资回报                                                                                       |

|-----------------------------------------------|-------------------------------------------------------------------------------------------------------|

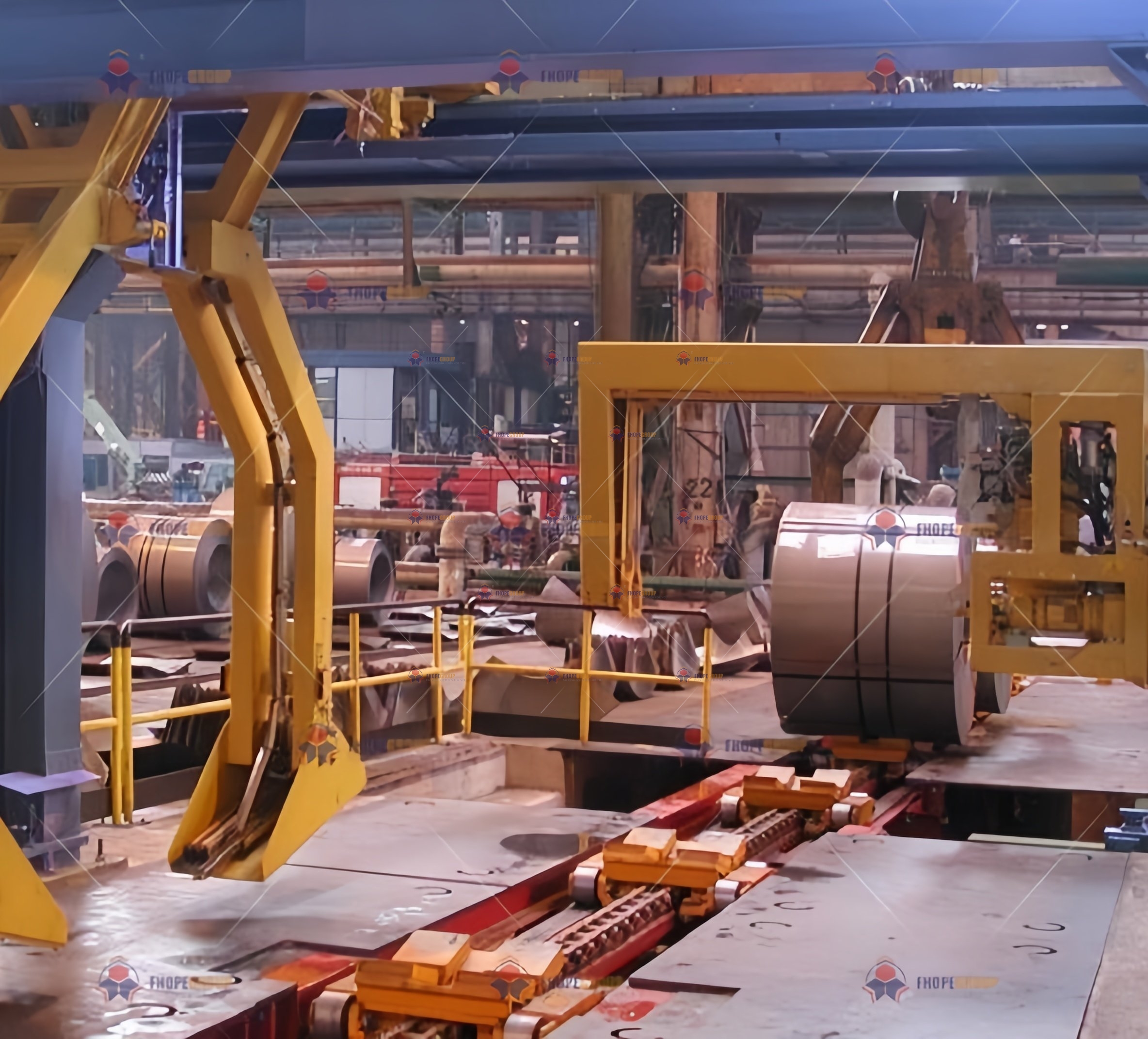

| 环向 & 径向打带机                             | 通过内径和外径均匀钢带打带,确保固定牢靠,减少人工对齐,提高运输稳定性。                                 |

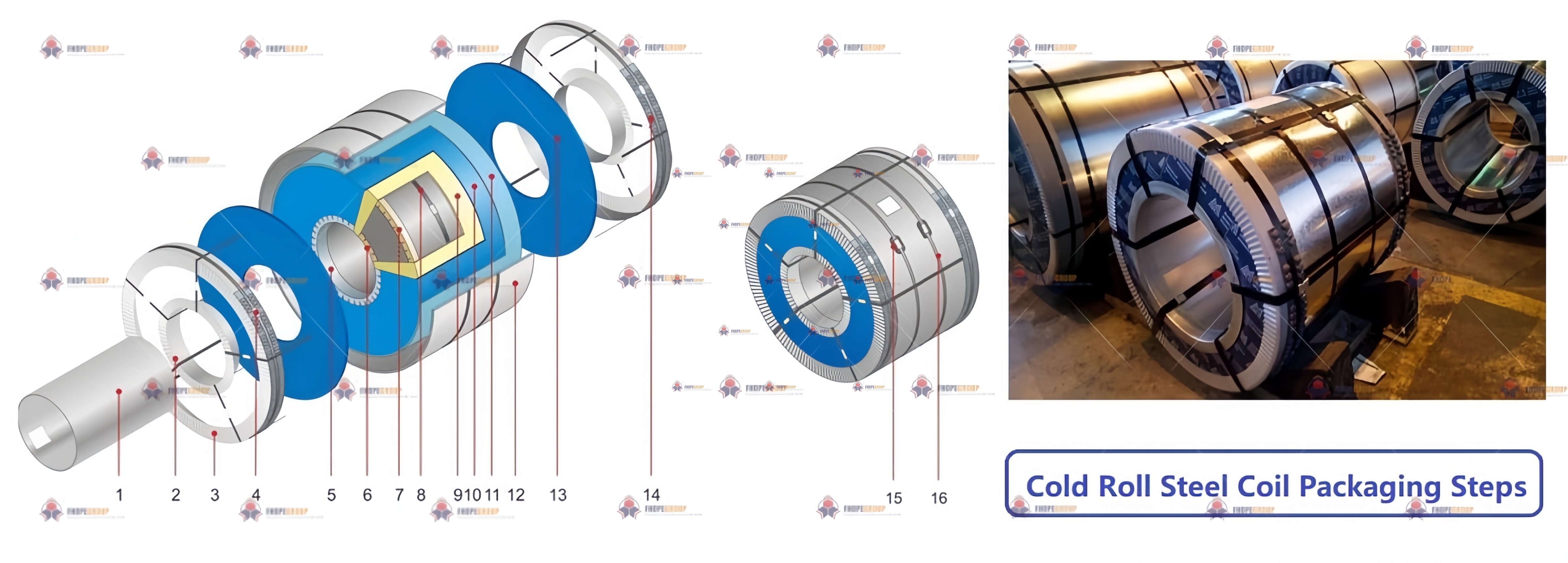

| 内/外径边缘保护站                             | 自动插入钢制或纸板护边,防止卷材边缘损伤,维护表面质量。                                               |

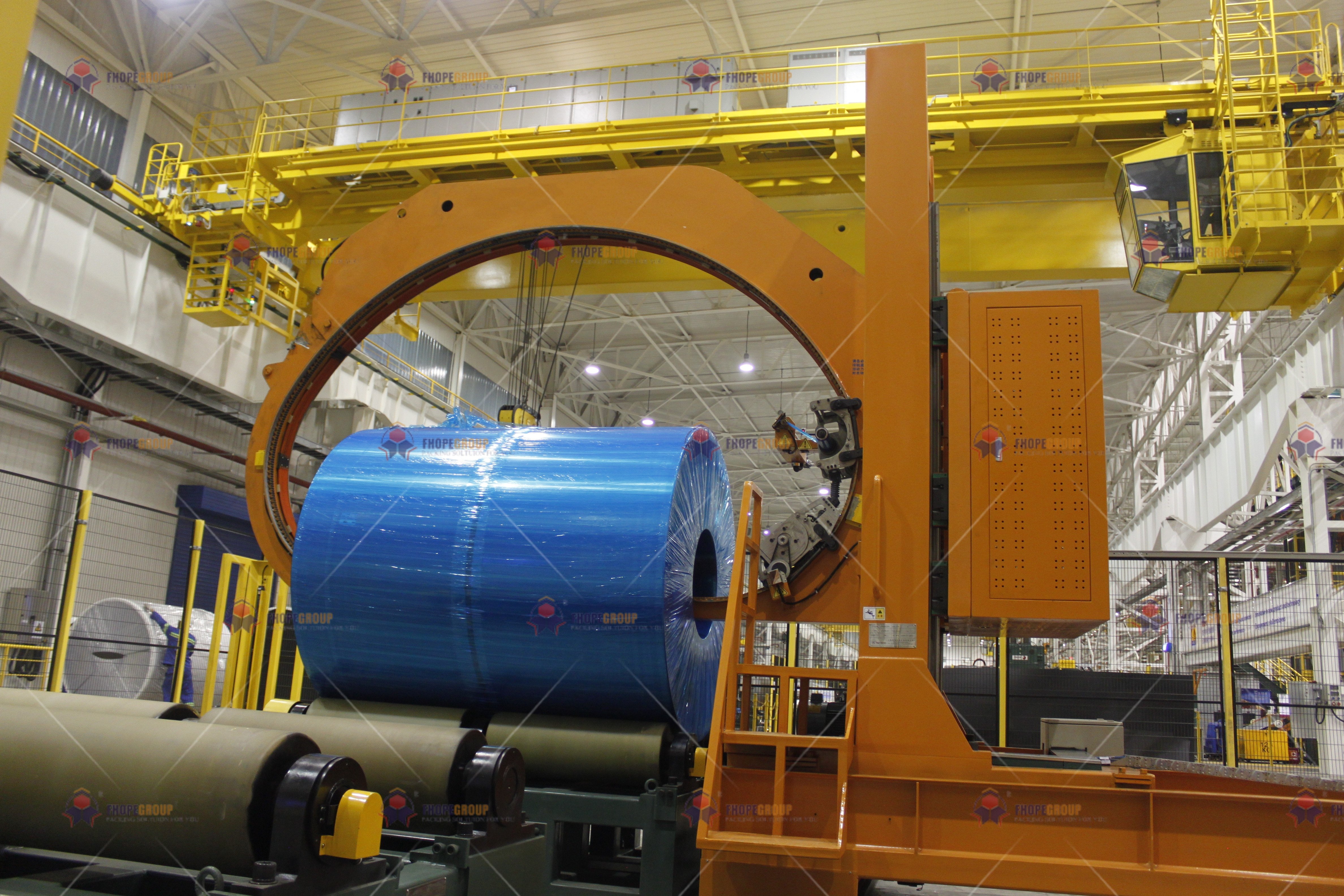

| 多层 VCI 膜 & 纸质缠绕                         | 采用轨道式拉伸缠绕,支持预拉伸至 50% 并多层缠绕,加上 VCI 纸覆盖,实现防潮、防锈保护,重复性高,减小损伤。 |

| 集中 PLC 控制系统                             | 存储配方,协调打带、缠绕、贴标、称重和报警;简化换型和故障排查,提高运行效率。                           |

| 卷材 ID/OD 扫描与称重集成                     | 自动扫描卷内径/外径并在线称重,将精确信息传输至 ERP/MES,用于可追溯性管理和计费。                        |

| ASRS 与生产线接口                             | 将自动存储与检索系统直接对接包装线,消除人工输送间隙,实现连续自动化流程。                               |

| 能效优化组件                                 | 高效驱动与气动系统降低功耗和气源消耗,节省运营成本。                                                   |

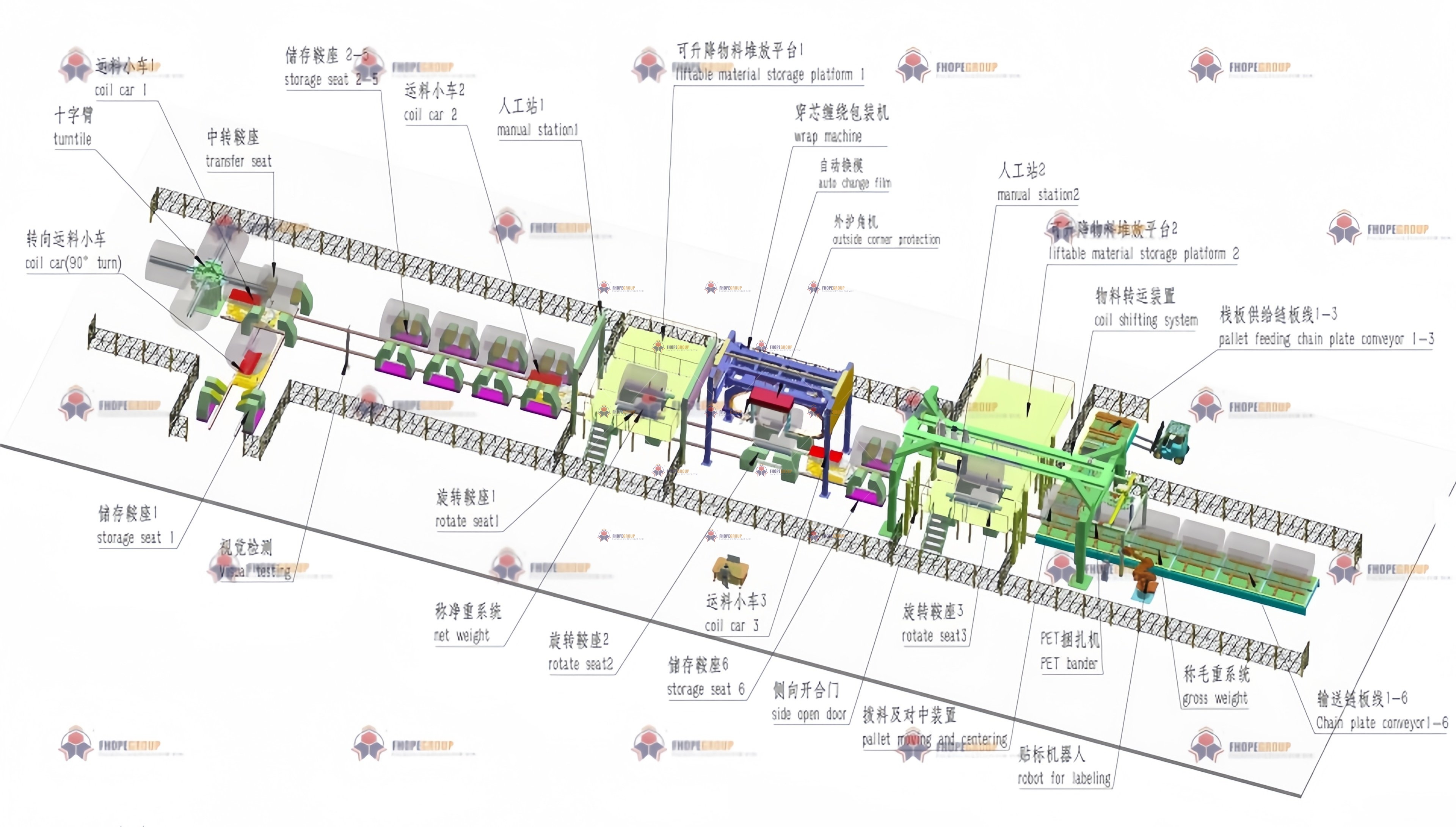

| 模块化、布局驱动设计                         | 灵活工位布局及可选模块(贴标、侧护、托盘处理等)可根据工厂限制调整,满足不同需求。                         |

| 工程师主导安装与服务                         | 现场调试、操作培训及预防维护支持确保快速上线与高可用率,提升投资回报。                                   |


### 技术规格


| 参数                        | 规格 / 说明                                                              |

|-----------------------------|---------------------------------------------------------------------------|

| 支持卷材重量                | 200–6000 kg(可按项目需求配置)                                          |

| 卷材尺寸                    | 宽度 40–500 mm;外径 650–1500 mm;内径 508/610 mm                           |

| 打带速度                    | 约 20 秒/条                                                              |

| 拉伸缠绕速度                | 轨道式缠绕,预拉伸可达 50%;双轨缠绕器支持 3 层膜缠绕                    |

| 边缘保护类型                | 内/外径钢制或纸板护边                                                     |

| 扫描与称重                  | 高精度 ID/OD 激光扫描;称重精度 ±0.5%                                     |

| 控制系统                    | PLC/HMI,具备配方库、报警、数据记录,并支持 MES/ERP 集成                 |

| 电源要求                    | 400V AC,50Hz;总功耗约 15 kW                                             |

| 气源要求                    | 0.6 MPa;每次打带约 500 NL                                                |

| 吞吐能力                    | 根据产线速度配置;典型 10–30 卷/小时                                      |

| 模块与可选项                | 贴标应用、侧护站、托盘处理、ASRS 接口等                                   |

| 安全功能                    | 防护围栏、联锁、光幕、急停按钮                                            |

| 占地与布局                  | 模块化单元;可按工厂布局定制                                              |

| 安装与调试                  | 工程师现场集成、校准和培训                                                |


### 适用场景与行业

- **冷轧钢厂:** 端到端包装并与 ASRS 集成,实现防腐存储与快速出库。

- **金属服务中心:** 自动打带、多层缠绕及可追溯贴标,满足分销需求。

- **汽车与家电供应商:** 为成形或冲压用精密钢卷提供保护包装,确保质量。

- **合同包装与物流:** 提供可扩展的卷材包装服务,满足多种材料与规格需求。

- **重型工业与机械厂:** 高效处理大吨位卷材,减少人工风险并提升吞吐。

- **出口与分销中心:** 托盘化、全封装卷材,满足国际运输要求。


### 公司优势(突出 USP)

- **完全可定制端到端自动化:** 集成先进打带、多层轨道拉伸与 VCI 缠绕、边缘保护和 ASRS 转移,形成 PLC 控制的整体流程,可根据厂房布局和卷材规格量身定制。

- **精准保护与可追溯:** 自动护边、激光扫描、称重和贴标确保产品完整、抗腐蚀,并提供全流程透明管理。

- **能效优化设计:** 高效驱动与气动系统降低能耗和运营费用。

- **模块化与可扩展:** 可根据生产需求添加或调整模块(贴标、侧护、托盘处理等),适应业务演进。

- **专业工程支持:** 从方案设计、布局规划到安装调试与培训,工程师全程保障快速上线和高可用性。


## 请求报价(行动)

准备好升级您的冷轧钢卷包装流程吗?请联系我们,提供卷材规格、布局要求和吞吐目标。我们将为您设计定制化自动化冷轧钢卷包装系统,提供详细工程图纸并给出具有竞争力的报价。立即请求报价,实现安全、高效且可追溯的卷材包装,并获得显著投资回报!

上海风鼎是一家提供冷轧钢卷包装线捆扎线设计生产安装的厂家。 可根据实际需要提供各种冷轧钢卷包装解决方案。以解决大型物件钢卷包装过程人力耗损和包装效率与安全的问题。 为您实现包装过程中的自动化,无人化。
