铝合金型材水平缠绕包装机

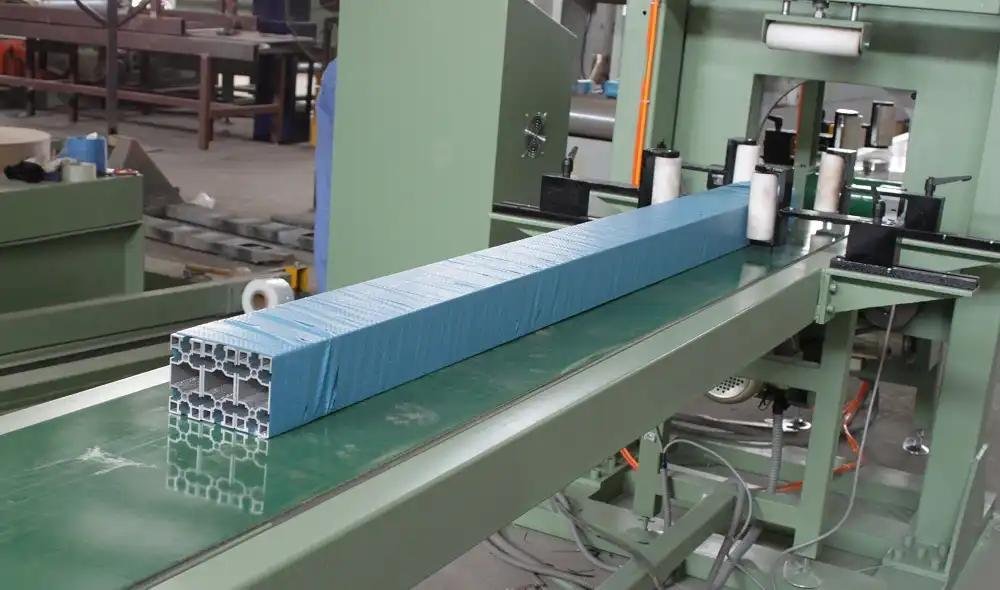

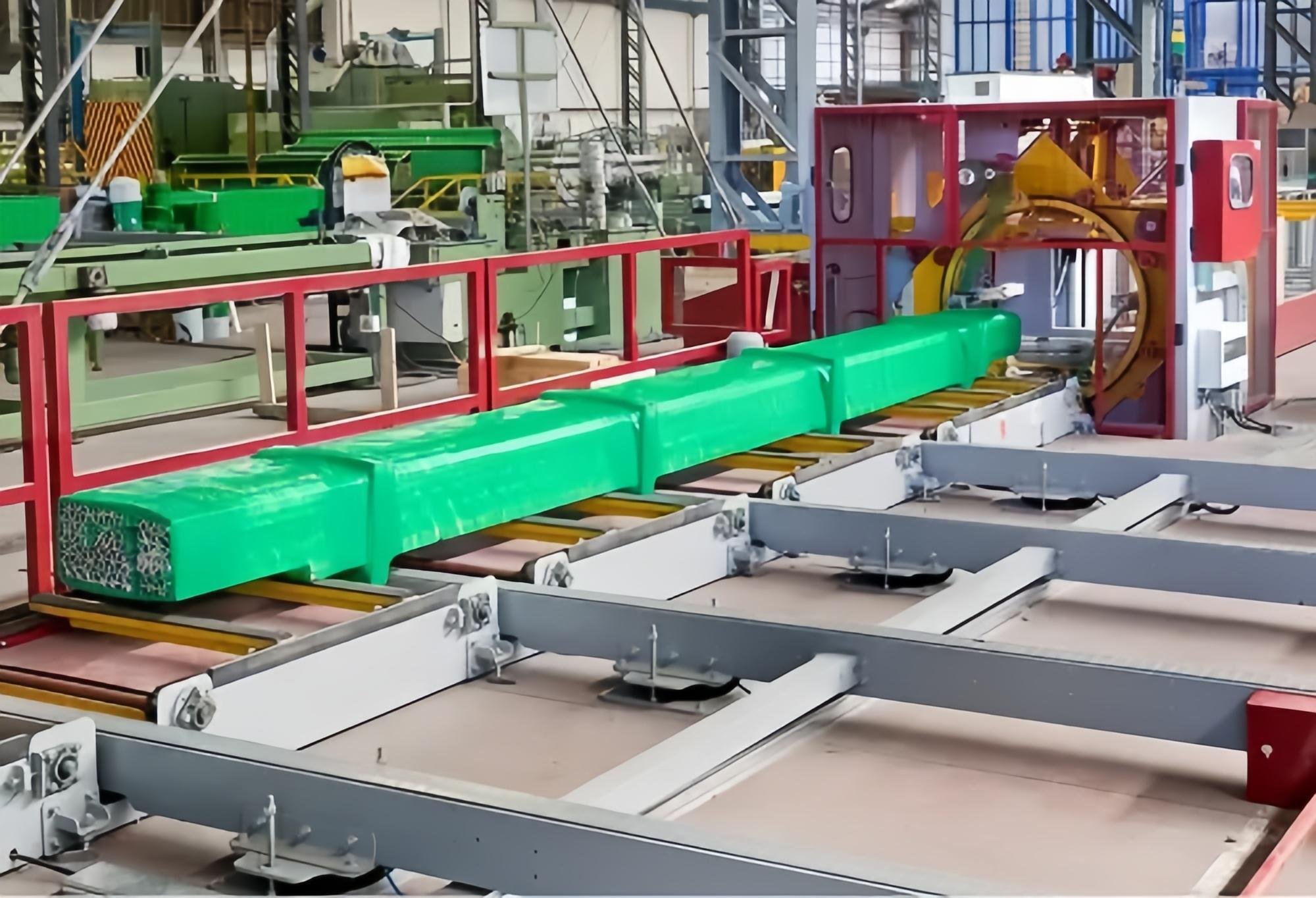

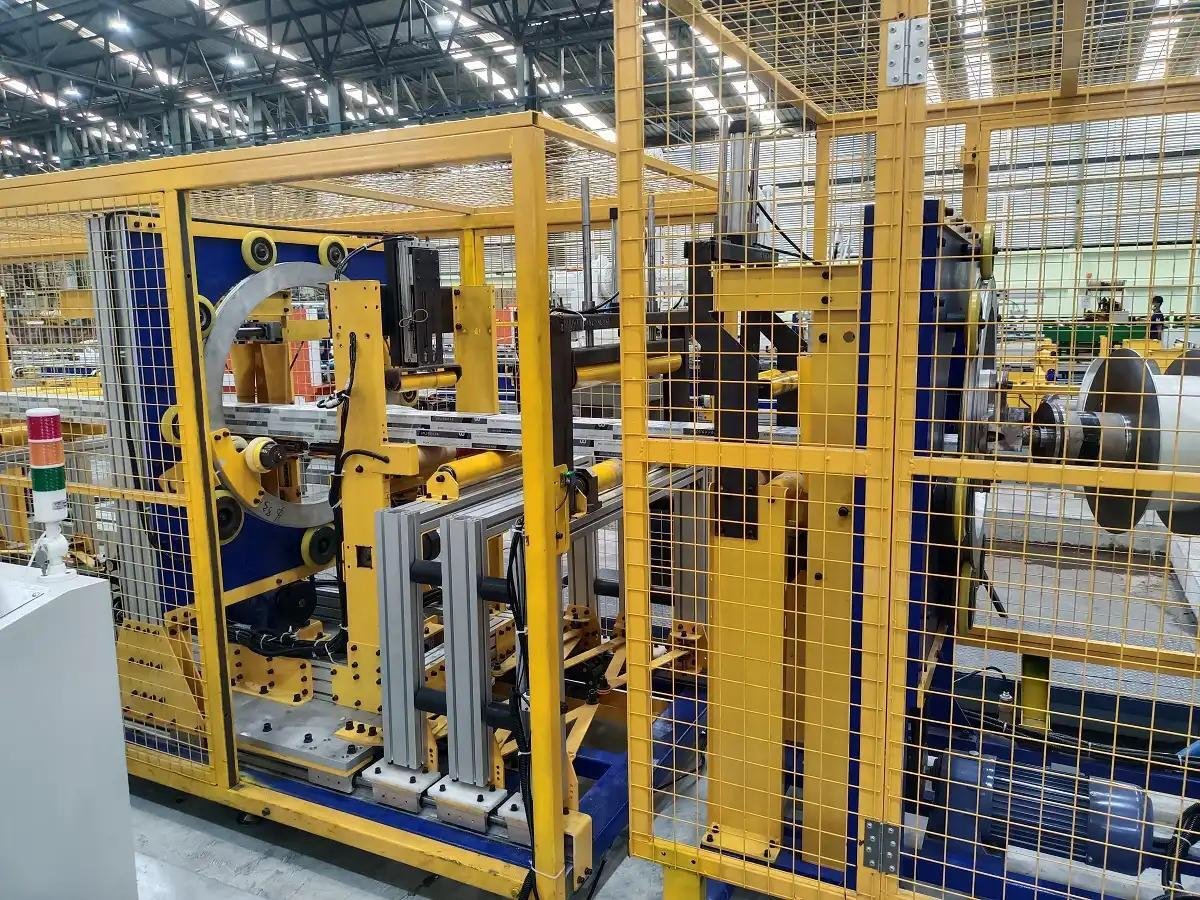

铝合金型材水平缠绕包装机专为铝合金型材（如门窗型材、幕墙型材、工业铝型材等）的表面防护设计，通过水平环绕式缠绕实现全维度包装，解决传统包装对铝合金型材易刮伤、涂层易损坏、防护不全面等核心问题。该设备通过柔性输送辊道将型材平稳送入缠绕区域，水平缠绕臂沿环形轨道做360°运动，配合膜架精准贴合型材截面轮廓，实现拉伸膜或防锈膜的多层紧密覆盖，全程由PLC控制系统调控缠绕张力、重叠率与层数，确保膜层均匀包裹型材表面及边角，有效抵御运输存储中的摩擦、磕碰、粉尘与湿气，最大化保护铝合金型材的精密表面与涂层质量。
挑战：破解铝合金型材包装的特殊难题
- 表面防护要求高： 铝合金型材表面经阳极氧化、电泳或喷涂处理，极易因摩擦、碰撞产生划痕、掉漆，人工包装或简易缠绕易导致品质缺陷。
- 异形截面适配难： 铝合金型材截面多样（如凹槽型、空腹型、异形组合型），传统缠绕机难以贴合复杂轮廓，易出现边角漏包、膜层松动。
- 张力控制敏感： 铝合金型材质地较软，张力过大易导致型材变形，张力过小则膜层松散起不到防护作用，人工把控难度极大。
- 长尺寸包装效率低： 6米以上长型材人工缠绕需多人协作，单根耗时15-20分钟，且膜层重叠杂乱，防护一致性差。
- 产线衔接断层： 缠绕工序与前序加工、后序仓储脱节，人工转运易造成二次损伤，形成生产效率瓶颈。
- 材料浪费与成本高： 传统包装膜材拉伸不足、覆盖不均，导致材料损耗率超25%，且返工率高，增加综合成本。
解决方案：铝合金型材水平缠绕包装机的功能与收益
| 功能 / 组件 | 收益 / 投资回报 |
|---|---|
| 柔性贴合缠绕机构 | 膜架配备弹性缓冲装置，可随铝合金型材异形截面自动调整贴合角度，实现凹槽、边角等复杂部位的紧密覆盖，无防护盲区。 |
| 软质输送辊道系统 | 采用PU包胶辊道输送，避免与型材表面直接硬接触，配合变频调速（0.3-2m/min），确保输送过程无划痕、无压痕。 |
| 铝材专用张力控制系统 | 针对铝合金特性优化张力算法（3-20N精准可调），预拉伸率200%-300%，既保证膜层紧实又避免型材变形，防护稳定性提升90%。 |
| 涂层保护强化设计 | 膜架采用防刮尼龙导向轮，缠绕过程中与型材零硬接触；可选低粘保护膜适配系统，避免揭膜时损伤喷涂或电泳涂层。 |
| PLC+触摸屏智能控制 | 存储50+种铝合金型材配方，支持缠绕层数（1-3层）、边角重叠率（50%-80%）自定义，一键换型，操作人员培训周期缩短50%。 |
| 型材截面自动识别 | 激光轮廓扫描传感器实时捕捉型材截面尺寸，自动调整缠绕轨迹与膜架角度，无需人工校准，适配截面50×50mm-400×200mm的异形型材。 |
| 自动断膜与无痕收尾 | 缠绕完成后通过热压合技术切断并固定膜尾，无尖锐接口，避免运输中膜尾磨损型材表面，收尾平整度提升80%。 |
| 产线联动与数据追溯 | 可与前序切割线、后序码垛机信号联动，实现“加工-缠绕-仓储”自动化；支持与MES系统对接，记录每根型材的包装参数与时间。 |
技术规格
| 参数 | 规格 / 说明 |
|---|---|
| 适用型材规格 | 长度 2000-12000mm，截面尺寸 50×50mm-400×200mm，单重 ≤2000kg |
| 缠绕材料 | 拉伸膜（宽度 500-1000mm，厚度 0.02-0.04mm）、低粘保护膜（可选）、VCI防锈膜（针对未涂层铝材） |
| 缠绕效率 | 4-10根/小时（根据型材长度与层数调整） |
| 预拉伸率 | 200%-300% 可调（铝材专用低张力模式） |
| 缠绕张力 | 3-20N 连续可调，控制精度 ±0.5N |
| 缠绕轨道速度 | 2-8m/min 变频可调 |
| 膜架调节范围 | 高度 0-600mm，水平伸缩 ±150mm（适应不同截面宽度） |
| 边角重叠率 | 50%-80% 自动强化（普通区域 30%-50%） |
| 输送速度 | 0.3-2m/min 与缠绕速度同步 |
| 控制系统 | PLC+12英寸触摸屏，支持配方管理、数据记录、远程诊断 |
| 电源要求 | 380V AC，50Hz，总功率约 8kW |
| 气源要求 | 0.6-0.8MPa，流量 0.2m³/min（用于断膜与压合机构） |
| 设备尺寸 | 长×宽×高 ≈ 9000×3200×2600mm（根据最大型材长度调整） |
| 防护等级 | 电气部分 IP54，机械部分 IP65（膜架关键部件 IP67） |
| 安全装置 | 红外安全光幕、防护围栏、急停按钮、型材跑偏检测 |
适用场景与行业
- 门窗型材生产企业： 用于铝合金门窗框、扇型材的表面防护包装，保护喷涂、电泳涂层在运输安装中不受损伤。
- 幕墙型材制造厂： 对大型幕墙铝型材、支撑型材进行全包裹缠绕，适配建筑工程长途运输与工地堆放的严苛环境。
- 工业铝型材领域： 为自动化设备、医疗器械用精密铝型材提供防刮、防尘包装，保障装配精度。
- 轨道交通配套企业： 对高铁、地铁用铝合金型材进行高标准缠绕，满足轨道交通行业对材料表面质量的严苛要求。
- 铝型材加工中心： 针对定制化异形铝型材提供柔性包装方案，适配多品种小批量的生产模式。
公司优势（突出 USP）
- 铝合金型材专属防护技术： 从柔性输送到低张力缠绕，全链路针对铝材特性优化，解决涂层损伤、异形适配、变形风险三大行业痛点。
- 智能轮廓识别与贴合： 激光扫描+弹性膜架设计，完美适配复杂截面型材，实现凹槽、边角等难点部位的100%覆盖，防护无死角。
- 材料与成本双向优化： 铝材专用张力算法减少膜材浪费15%-25%，同时降低因表面损伤导致的返工率，综合成本下降30%以上。
- 全流程无损化设计： 从输送到收尾的每环节均采用防刮、防压工艺，确保铝合金型材包装前后表面质量零差异。
- 高柔性与产线协同： 快速换型适配多规格型材，无缝对接前后端设备，助力铝型材企业实现智能化生产闭环。
- 耐用性与稳定性保障： 膜架与轨道核心部件采用耐磨防腐材料，设备无故障运行时间≥2000小时，使用寿命超10年。
风鼎机械铝合金型材包装机，专为铝、棒、铜管等高端材料设计，市场反响热烈。该机高效节能，显著降低人力物力成本。我们提供铝型材捆扎机、木材喂料机、三面覆盖机等多款铝包装解决方案，支持半自动至全自动包装线定制，广泛应用于铝型材、铝材管等领域，助您提升包装效率与质量。
