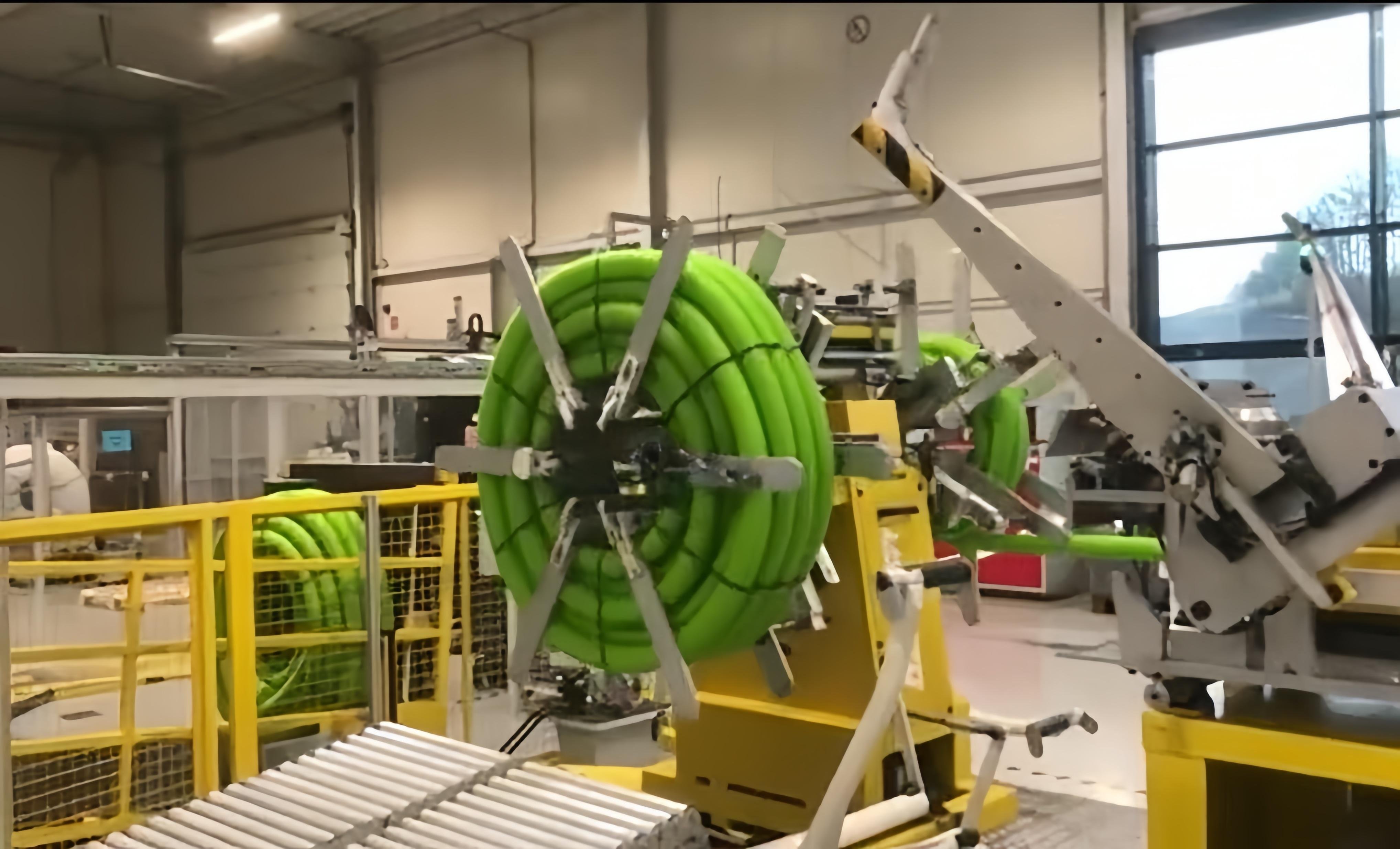

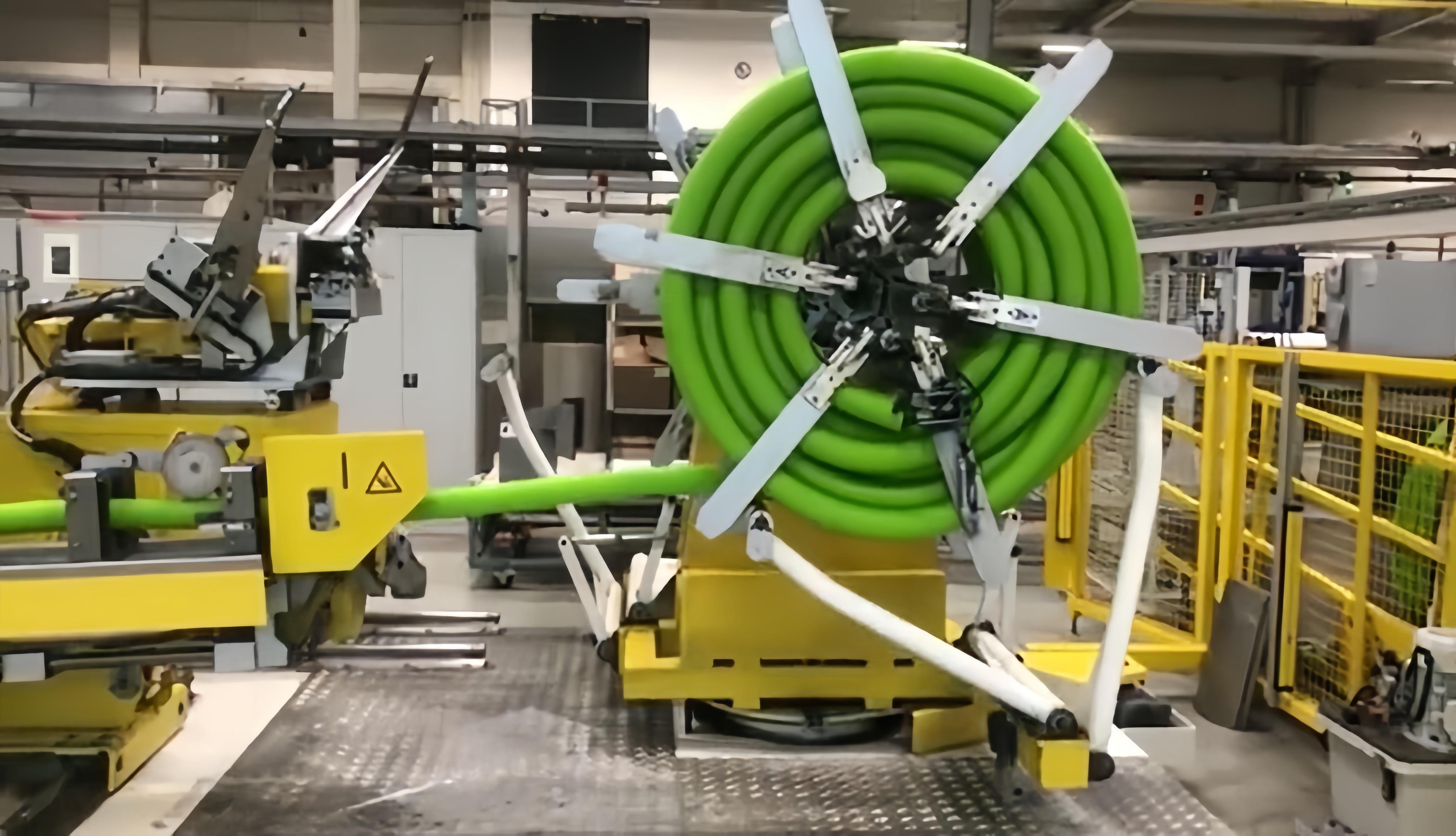

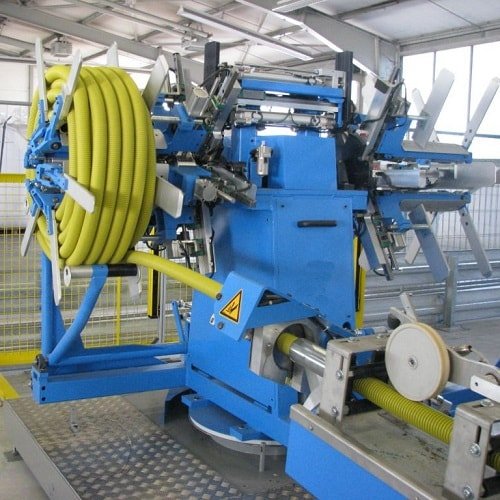

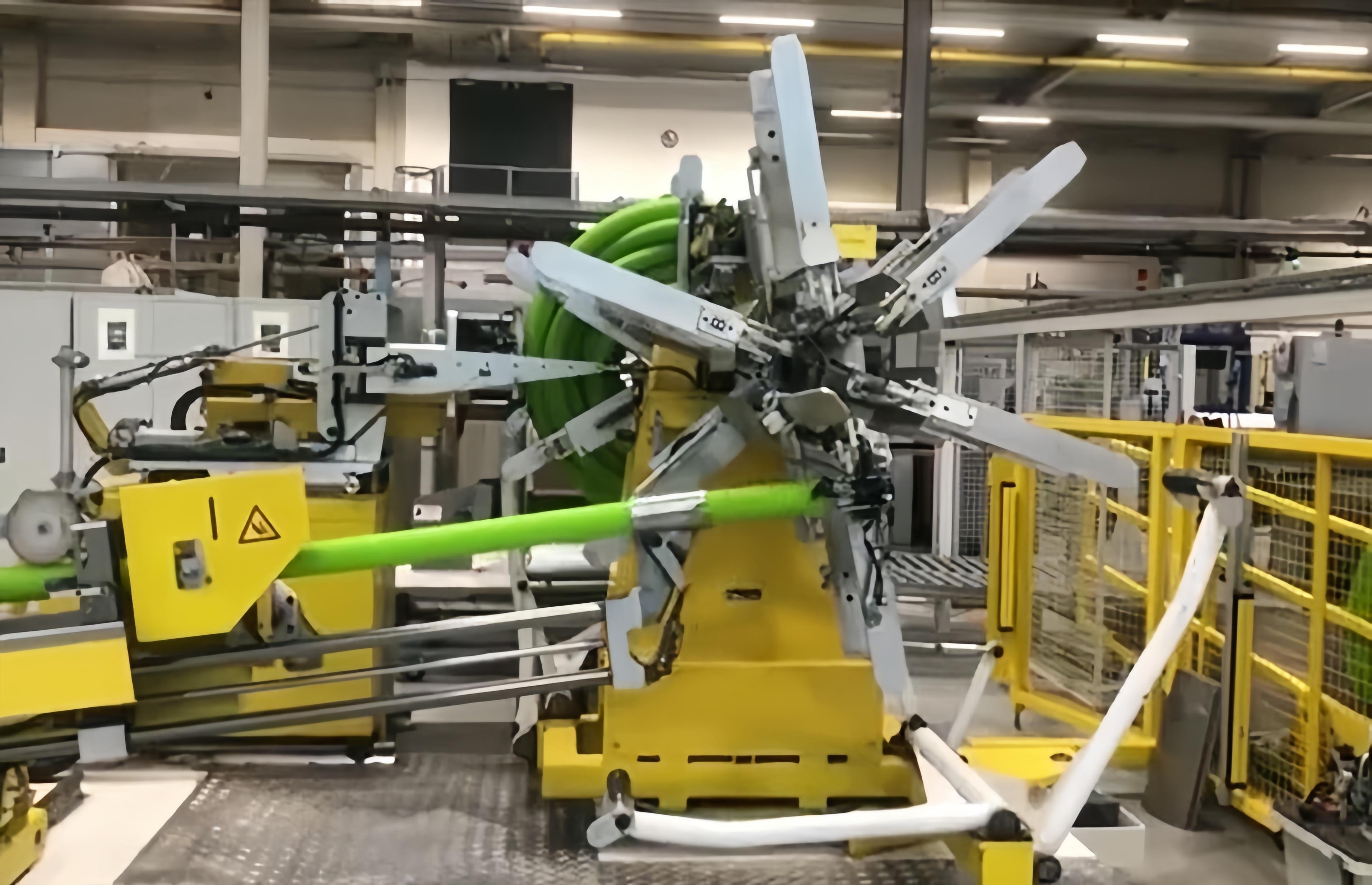

自动收卷机 FCL-V1600

项目信息

自动收卷机 FCL - V1600 是一款专为大幅宽卷材设计的高性能收卷设备。它凭借精准的张力控制技术和稳定的伺服排线系统，能对塑料薄膜、金属箔等多种材料进行高效、整齐收卷，为相关生产企业提供了可靠的收卷解决方案，助力提升生产效能。

设备重量：2800-5500Kg
设备尺寸：长3-5m×宽2-3.5m×高3-5m
适用物料类型：大型立式薄膜卷、重型线缆、宽幅工业布料、大口径软管、金属宽带等
作业速度：每小时8-25卷（含收卷全流程）
控制系统：PLC全自动控制+12英寸触摸屏操作
交货时间：4.5-9个月

自动收卷机 FCL-V1600 是针对超宽幅重型柔性物料（如大型防水卷材、工业帆布、厚型土工布、宽幅复合膜等）设计的立式专业化收卷设备，专注于实现1000-1600mm宽度物料从放卷、重型张力控制、宽幅同步排线到立式收卷成型的全流程自动化作业。传统卧式宽幅收卷设备占用空间大，且重型物料收卷易出现重心偏移、张力不均等问题，导致物料褶皱、卷径偏差大。FCL-V1600 采用立式稳定结构与多轴协同控制系统，通过重型伺服驱动与高精度传感技术，平衡超宽幅物料的收卷稳定性与精度，可无缝对接宽幅挤出、涂覆生产线，大幅提升重型柔性物料的收卷质量与空间利用效率。

挑战：克服超宽幅重型物料收卷的核心痛点

收卷稳定性不足： 超宽幅重型物料（宽度≥1000mm）立式收卷时易因重心偏移出现卷身倾斜，径向跳动超±3mm，影响存储与运输安全性。
张力控制难度大： 厚型物料（厚度＞1mm）需高强度张力收卷，传统系统张力波动大（±2N以上），导致物料拉伸变形或松弛起皱，损耗率超8%。
排线精度局限： 超宽幅范围内排线机构同步性差，物料收卷重叠、间隙不均，边缘对齐误差超5mm，后续加工返工率超12%。
空间占用率高： 卧式宽幅设备长度普遍超6米，中小型车间布局受限，多机台生产场景下空间利用率低。
换型效率低下： 不同宽度、厚度的重型物料需手动调整机械结构，换型时间超40分钟，无法满足多品种柔性生产需求。
安全风险突出： 重型物料人工辅助收卷易发生坠落、卷入事故，且立式旋转部件防护不足，不符合工业安全规范。
数据追溯缺失： 收卷长度、张力参数、卷重等关键数据无记录，质量问题难以追溯，影响大型工程材料的批次管理。

解决方案：自动收卷机 FCL-V1600 的功能与收益

功能 / 组件	收益 / 投资回报
立式重型伺服收卷系统	双重型伺服电机驱动立式收卷轴，配合机械涨紧机构，收卷张力10-100N分区可调，卷径实时计算，确保重型物料紧密整齐收卷，径向跳动≤1.5mm。
宽幅同步排线装置	双激光边缘传感器+伺服驱动双排线导杆，排线范围1000-1600mm，节距1-50mm自动适配，排线精度±0.5mm，边缘对齐误差≤2mm。
高精度计米与断料联动	双编码器冗余计米，达到预设长度（10-1000m）后触发切断装置精准断料，长度误差≤±0.15%，支持连续收卷无停机。
分区重型张力控制系统	进口张力传感器实时监测左中右三区张力，PLC动态调节对应区域收卷力度，张力控制精度±1N，避免厚型物料局部起皱或拉伸。
立式自动纠偏机构	超声波纠偏传感器检测物料边缘，电动执行器实时调整导向辊角度，纠偏范围±50mm，确保超宽幅物料始终居中收卷，边缘整齐。
PLC+触摸屏智能控制	存储90+种物料规格配方，收卷张力、排线速度、纠偏参数等一键调用，操作界面可视化，培训周期缩短60%。
生产数据记录与追溯	自动记录每卷长度、张力曲线、卷重、生产时间等数据，支持U盘导出或对接MES/ERP系统，实现全流程质量追溯。
电动快速换型系统	收卷宽度、卷轴直径通过电动调节+参数记忆，配合配方自动调用，换型时间≤25分钟，适配1000-1600mm宽度物料。
前端重型送料稳速装置	对接宽幅重型生产线，通过变频输送+液压张力器稳定送料速度，减少来料波动对收卷质量的影响，确保输入平稳。
立式成品输出系统	收卷完成后通过液压升降平台+滚筒输送机自动送至存储区，承重能力≥5吨，减少人工搬运风险。
全封闭安全防护体系	立式框架全封闭防护罩、红外安全光幕、急停按钮、超载保护，异常时自动停机并锁定，符合GB 12265.1-2000安全标准。
节能与重型耐用设计	伺服驱动+能量回收技术，能耗降低30%；重型铸钢机架与耐磨部件，适应超宽幅重型物料连续生产需求。
智能故障诊断系统	HMI界面实时显示设备状态，故障代码精准定位问题（如张力不均、排线偏移），维护时间缩短50%。

技术规格

参数	规格 / 说明
型号	FCL-V1600
适用物料规格	宽度 1000-1600mm；厚度 0.5-5mm（防水卷材、工业帆布、厚型土工布等）
收卷直径范围	500-1600mm（最大卷径可定制至1800mm）
收卷速度	5-30m/min（根据物料重量与厚度可调）
收卷张力范围	10-100N，分区控制精度 ±1N
排线精度	节距误差 ±0.5mm；径向跳动 ≤1.5mm
定长精度	长度误差 ≤±0.15%（设定长度≥10m时）
纠偏精度	边缘对齐误差 ≤2mm；纠偏范围 ±50mm
生产效率	4-12卷/小时（根据卷径与长度）
换型时间	≤25分钟（不同规格物料切换）
收卷轴规格	直径 250-600mm（可更换重型涨紧轴）；收卷宽度 1000-1600mm（电动调节）
控制系统	PLC+15英寸彩色触摸屏；支持配方存储、数据记录、远程诊断
驱动方式	收卷/排线：双轴重型伺服电机；输送/纠偏：变频电机+液压辅助
电源要求	380V AC，50Hz；总功率 20-35kW
气源/液压要求	气源 0.6-0.8MPa（流量 ≥0.5m³/min）；液压系统工作压力 12-18MPa
设备尺寸	长×宽×高 ≈ 3500×2800×3200mm（含立式框架与输送模块）
设备承重	最大收卷重量 ≤5000kg
防护等级	电气部分 IP54；机械部分 IP65
安全装置	全封闭防护罩、红外安全光幕、急停按钮、超载保护、张力异常报警
可选配置	在线称重（精度 ±0.5%）、自动贴标（含二维码）、MES系统对接、高压除尘装置

适用场景与行业

重型防水建材生产： 用于大型防水卷材、沥青防水布的收卷，确保卷材紧密整齐，满足建筑工程防水施工需求。
土工工程材料领域： 处理厚型土工布、复合土工膜等工程材料的收卷，适配水利、基建工程对材料强度的严格要求。
工业帆布制造： 对大型篷布、帆布进行立式收卷，保障布料张力均匀，避免折叠损伤，适配仓储、运输覆盖场景。
宽幅复合膜生产： 用于多层复合膜、厚型包装膜的收卷，确保膜材层间贴合紧密，结构稳定。
农业重型覆盖材料： 对大型农用大棚膜、养殖覆盖布进行收卷，满足规模化农业生产的材料需求。
环保材料加工： 适配宽幅滤材、环保防渗膜的收卷，确保材料过滤性能与防渗性能不受收卷影响。
重型包装材料领域： 用于大型吨袋基布、集装箱防水布的收卷，满足重型物流包装的强度要求。

公司优势（突出 USP）

立式超宽幅收卷技术： 针对1000-1600mm重型物料设计的立式结构，占地面积仅为卧式设备的50%，径向跳动控制在1.5mm以内，空间利用率提升一倍。
分区重型张力控制： 10-100N分区可调张力系统，配合双伺服驱动，确保厚型物料收卷紧密无褶皱，损耗率降低至3%以下。
高效宽幅排线协同： 双导杆同步排线+超声波纠偏联动，边缘对齐误差≤2mm，后续加工返工率降低至1%以下。
重型物料安全保障： 全封闭防护+液压辅助输出系统，杜绝重型物料收卷的坠落、卷入风险，安全事故率降为零。
数据化智能管理： 分区张力曲线与卷重记录功能，支持MES深度对接，实现超宽幅物料生产全流程追溯，满足工程级质量管控要求。
工业级耐用性设计： 重型铸钢机架+进口核心部件，设备无故障运行时间≥4000小时，使用寿命超12年，维护成本低。
定制化解决方案能力： 可根据物料厚度、刚性特性定制收卷曲线与涨紧策略，特殊重型物料需求交付周期缩短至3-4周。
