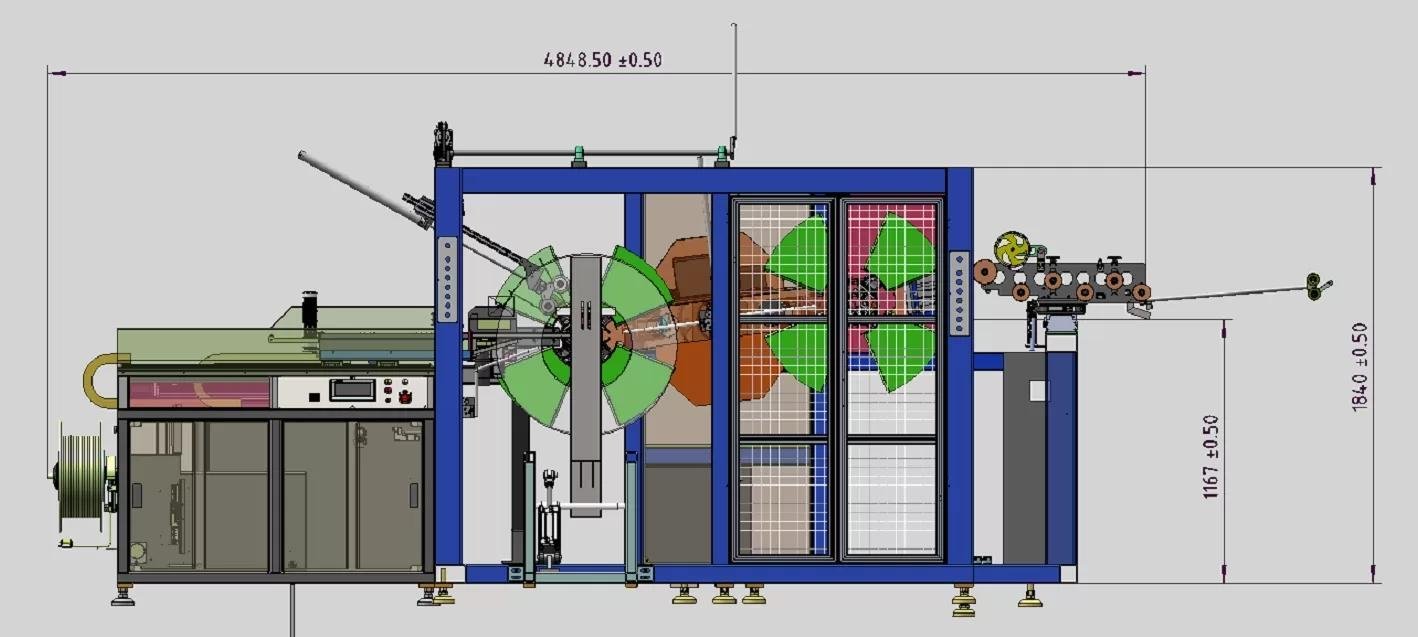

自动管材收卷机 FCL-V800

自动管材收卷机 FCL-V800 是针对中小型塑料管材、软管、波纹管等柔性管状物料设计的立式自动化收卷设备，专注于实现直径Φ10-Φ80mm、收卷宽度适配600-800mm范围的管材从放卷、柔性张力控制、有序排线到立式收卷成型的全流程集成作业。传统管材收卷易出现缠绕杂乱、张力过大致使管材变形、排线不均导致松散等问题，FCL-V800 采用立式紧凑结构与 PLC 智能控制系统，通过管材专用伺服驱动与精密传感技术，平衡管状物料的收卷稳定性与完整性，可无缝对接管材挤出生产线，显著提升中小型管材的收卷质量与生产效率。

挑战：克服中小型管材收卷的核心痛点

• 收卷缠绕杂乱： 中小型管材（Φ10-Φ80mm）质地柔韧，收卷时易因排线无序出现交叉重叠、堆叠松散，径向跳动超±3mm，影响存储与运输时的完整性。
• 张力控制不当： 管材壁厚较薄（0.5-5mm），传统张力系统易因力度过大导致管材压扁、变形，或力度不足导致卷身松散，废品率超6%。
• 排线适配性差： 不同直径管材需匹配不同排线节距，传统设备需手动调整，易出现排线过密或过疏，边缘对齐误差超5mm，后续放卷阻力大。
• 长度计量不准： 管材表面光滑易打滑，传统计米方式误差超±1%，导致实际长度与订单要求不符，客户投诉率高。
• 换型效率低下： 不同直径、材质的管材需更换收卷轴、调整机械参数，换型时间超30分钟，无法满足多规格小批量生产需求。
• 安全风险突出： 管材收卷过程中易因缠绕偏差弹出，且旋转部件防护不足，存在人员划伤、卷入隐患。
• 数据追溯缺失： 单卷长度、收卷张力、生产时间等关键数据无记录，质量问题难以追溯，影响批次管理与客户信任。

解决方案：自动管材收卷机 FCL-V800 的功能与收益

技术规格

适用场景与行业

• 塑料管材生产： 用于PP、PE、PVC等中小型塑料管材的收卷，确保管材缠绕整齐无变形，满足建筑给排水、市政工程等领域需求。
• 软管制造领域： 对工业软管、输水软管、燃气软管进行立式收卷，保障软管无褶皱、无压扁，提升产品使用寿命。
• 波纹管生产： 处理塑料波纹管、金属波纹管的收卷，适配波纹管的柔性特性，避免收卷过程中波纹结构损坏。
• 农业管材加工： 用于农用灌溉管、滴灌管的收卷，确保管材长度精准、缠绕紧密，满足农业节水灌溉系统需求。
• 医用管材生产： 适配医用软管、输液管的收卷，保障管材洁净度与完整性，满足医疗领域对产品精度的严格要求。
• 工业管材领域： 对电缆保护管、穿线管等工业管材进行收卷，确保管材表面无划痕，便于后续施工使用。
• 家用管材制造： 用于洗衣机进水管、淋浴软管等家用管材的收卷，提升产品外观整洁度与包装效率。

公司优势（突出 USP）

• 管材专用立式收卷技术： 针对Φ10-Φ80mm中小型管材设计的立式结构，缠绕径向跳动≤1.5mm，占地面积仅为卧式设备的40%，空间利用率大幅提升。
• 柔性张力精准控制： 2-30N可调张力系统，±0.5N控制精度，完美适配薄壁管材，避免压扁变形或松散缠绕，废品率降低至1%以下。
• 智能排线自适应： 激光测径+自动节距匹配，无需手动调整即可适配不同直径管材，边缘对齐误差≤2mm，后续放卷阻力降低60%。
• 高效柔性生产能力： 40m/min收卷速度+15分钟快速换型，生产效率较传统设备提升150%，满足多规格小批量管材生产需求。
• 全流程自动化集成： 从测径、导向到收卷、断料一体化设计，人工干预降至最低，人力成本降低50%。
• 数据化质量追溯： 全流程参数记录与MES对接，实现管材长度、张力等关键数据追溯，满足行业质量管控标准。
• 定制化适配能力： 可根据管材材质（硬管/软管）、表面特性（光滑/波纹）定制收卷策略，特殊管材需求交付周期缩短至2周。
